88. ΤΙΜΕΣ ΗΛΕΚΤΡΙΚΗΣ ΕΠΙΘΕΩΡΗΣΗΣ (ΣΤΟ ΛΟΝΔΙΝΟ)

Πολύς λόγος γίνεται από το καλοκαίρι του 2011 για τη χρέωση που θα πρέπει να υπάρξει σε μια επιθεώρηση ηλεκτρικής εγκατάστασης.
Άλλοι μιλάνε για ενιαία τιμή που θα υπάρ- χει ανά σύνδεσμο (ή ομάδα συνδέσμων), άλλοι για χρονοχρέωση , άλλοι για τιμές που θα έχουν σχέση με το είδος της ελεγ- χόμενης εγκατάστασης και πάει λέγοντας.


Η παραπάνω φωτογραφία είναι από ιστοσελίδα εταιρείας ηλεκτρικών υπηρεσιών και επιθεωρήσεων που εδρεύει στο Λονδίνο και τις γύρω περιοχές.

Όπως μπορείτε να δείτε, υπάρχει χρέωση τόσο με βάση το χώρο της επιθεωρούμενης ηλεκτρικής εγκατάστασης (π.χ. άλλες τιμές για ισόγειο σπίτι με ένα , δύο ή τρία υπνοδωμάτια κ.ο.κ.) , όσο και με την ώρα και μέρα επιθεώρησης (πρωί , απόγευμα & Σάββατα).

Επιπλέον στο σημείο που αναφέρεται στον οπτικό έλεγχο (visual electrical inspection), αυτός αφορά την:
1) Ασφάλεια
2) Λειτουργικότητα
3) Επικινδυνότητα χρήσης
4) Υπερφόρτιση - υπερθέρμανση των φορτίων
5) Φθορά του ηλεκτρολογικού εξοπλισμού λόγω χρήσης

της ελεγχόμενης εγκατάστασης και πραγματοποιείται εκτός από τον περιοδικό έλεγχο (π.χ. κάθε 14 χρόνια για σπίτι) , σε κάθε περίπτωση αγοράς ή ενοικίασης νέου σπιτιού "παίζοντας" πολύ σημαντικό ρόλο στη διαμόρφωση της πραγματικής εικόνας του ακινήτου (π.χ. αν η συγκεκριμένη Ε.Η.Ε χρήζει επισκευών ή αντικαταστάσεων , αν υπάρχει επικίνδυνος ηλεκτρολογικός εξοπλισμός κ.τ.λ.).
Έχει διαφορετική τιμή χρέωσης από τα υπόλοιπα είδη επιθεώρησης.

Για περισσότερες πληροφορίες δείτε εδώ .

Σχόλιο συντάκτη : Οι τιμές δεν είναι σε ευρώ.
Διαβάστε περισσότερα...

87. ΔΥΟ ΕΝΔΙΑΦΕΡΟΝΤΑ ΑΡΧΕΙΑ ΑΠΟ ΙΣΤΟΛΟΓΙΟ ΤΟΥΛΟΓΛΟΥ

Στο ιστολόγιο του Στ. Τουλόγλου (http://steftouloglou.blogspot.com) υπάρχουν δύο πολύ ενδιαφέροντα αρχεία (σε μορφή pdf) που τα αναπαράγουμε με τη σειρά μας.

Το πρώτο αρχείο που είναι από το κέντρο ανανεώσιμων πηγών και εξοικονόμησης ενέργειας (ΚΑΠΕ) δίνει τις βασικές οδηγίες για την εγκατάσταση φωτοβολταϊκών συστημάτων σε κτιριακές εγκαταστάσεις και βρίσκεται εδώ.


Το δεύτερο αρχείο είναι από την ελληνική επιτροπή ατομικής ενέργειας (ΕΕΑΕ) και αναφέρεται στα χαμηλόσυχνα ηλεκτρικά και μαγνητικά πεδία. Ιδιαίτερη σημασία δώστε στον πίνακα της σελίδας 19 που δίνει τα τυπικά επίπεδα μαγνητικού πεδίου από κοινές ηλεκτρικές συσκεύες (που συνδέονται στο ηλεκτρικό δίκτυο). Το αρχείο βρίσκεται εδώ.
Διαβάστε περισσότερα...

86. ΥΠΑΡΧΕΙ ΣΦΑΛΜΑ Σ' ΑΥΤΗ ΤΗ ΦΩΤΟΓΡΑΦΙΑ ;

Η παρακάτω φωτογραφία μας ήρθε με το ηλεκτρονικό ταχυδρομείο.
Πρόκειται για κουτί διακλάδωσης που βρίσκεται σε κοινόχρηστο χώρο πολυκατοικίας και αφορά το φωτισμό κλιμακοστασίου . Στο ίδιο κουτί συνδέονται επιπλέον : η εξωτερική σειρήνα του συνα- γερμού και ένα εξωτερικό φωτοκύτταρο που ενεργοποιεί αυτόματα τα φώτα της πιλοτής (καλώ- διο που έρχεται στο κουτί από κάτω δεξιά).

Η φωτογραφία αυτή μας ήρθε με την επισήμανση ότι εμφανίζεται σφάλμα που ανήκει στην κατηγορία του οπτικού ελέγχου (πρωτόκολλο ελέγχου κατά ΕΛΟΤ HD 384).

Εσείς ποιο σφάλμα βλέπετε ;
Διαβάστε περισσότερα...

85. ΕΙΝΑΙ ΣΩΣΤΟ ΝΑ ΑΣΦΑΛΙΖΟΥΜΕ ΜΕ ΜΙΚΡΟΑΥΤΟΜΑΤΟ Β10 ΜΙΑ ΓΡΑΜΜΗ ΦΩΤΙΣΜΟΥ;

Όπως σας έχουμε ενημερώσει με το άρθρο μας 64 (ΜΕΓΙΣΤΟ ΕΠΙΤΡΕΠΟΜΕΝΟ ΡΕΥΜΑ ΑΓΩΓΩΝ) υπάρχει ένας νέος τρόπος υπολογισμού του μέγιστου ρεύματος γραμμής ο οποίος ορίζεται από το πρότυπο ΕΛΟΤ HD 384.
Ας πάρουμε την απλή περίπτωση μιας εντοιχισμένης οικιακής γραμμής φωτισμού (μέσα σε σωλήνα). Η γραμμή αυτή παρουσιάζει δύο φορτισμένους αγωγούς (τη φάση και τον ουδέτερο) που είναι χάλκινοι, μονωμένοι με PVC.

Τα παραπάνω στοιχεία μας οδηγούν στη στήλη 3 για χάλκινους αγωγούς (πίνακας 52-Κ1).

Σύμφωνα με τον πίνακα 52-Ζ η ελάχιστη επιτρεπόμενη διατομή μονωμένων χάλκινων αγωγών για κυκλώματα φωτισμού σε μόνιμες εγκαταστάσεις είναι 1,5 καρέ (τετραγωνικά χιλιοστά).

Επομένως ο πίνακας 52-Κ1 μας δίνει μέγιστο επιτρεπόμενο ρεύμα γραμμής τα 14,5 A. Με την προυπόθεση ότι η θερμο- κρασία περιβάλλοντος είναι 30 βαθμοί Κελ- σίου. Αλλιώς πρέπει να κάνουμε χρήση συντελεστών διόρθωσης (πίνακας 52-Δ1).
Γνωρίζουμε ότι η ασφάλεια της γραμμής πρέπει να είναι το πιο αδύνατο θερμικά σημείο της γραμμής και γι' αυτό το λόγο θα χρησιμοποιήσουμε την πιο κοντινή (προς τα κάτω) ασφάλεια εμπορίου.

Σύμφωνα με τους νέους καταλόγους των εταιρειών , στο εμπόριο υπάρχει και η Β13 ασφάλεια. Επομένως θα χρησιμοποίη- σουμε αυτή την ασφάλεια για τη γραμμή φωτισμού μας. Εδώ μπορείτε να βρείτε σε μορφή pdf όλες τις ασφάλειες της εταιρείας ΑΒΒ (και τη Β13).

Σχόλιο συντάκτη : Αν βρίσκεις εύκολα Β13 ασφάλεια στο εμπόριο, αυτό είναι ένα άλλο θέμα.

Διαβάστε περισσότερα...

84. 30 ΤΡΟΠΟΙ ΓΙΑ ΝΑ ΠΑΘΕΙΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑ

Η διπλανή φωτογραφία είναι από ιστοσελίδα του εξωτερικού που έχει σκαναρισμένες 30 περιπτώσεις (από βιβλίο) που μπορούν να προκαλέσουν ηλεκτροπληξία.




Οι περιπτώσεις αυτές μπορούν να εμφανιστούν τόσο στο σπίτι όσο και στην εργασία.
Η παρουσίαση βρίσκεται εδώ.

Σχόλιο συντάκτη : Τα συγκεκριμένα σκίτσα είναι αρκετά ρεαλιστικά.
Διαβάστε περισσότερα...

83. ΠΟΛΥ ΧΑΜΗΛΗ ΤΑΣΗ ΣΕ ΚΥΚΛΩΜΑΤΑ ΦΩΤΙΣΜΟΥ , ΜΕΡΟΣ Α'

Στο πρότυπο ΕΛΟΤ HD 384 στις υποπαραγράφους 411.1- 411.1.5.1 περιγράφεται μια βασική προστασία (συγχρόνως έναντι άμεσης και έμμεσης επαφής με το ηλεκτρικό ρεύμα ) η οποία πραγματοποιείται με τη χρήση πολύ χαμηλής τάσης (ELV = Extra Low Voltage). Ουσιαστικά μιλάμε για δύο διαφορετικά κυκλώματα τάσεων, τα SELV (Safety Extra Low Voltage = Πολύ χαμηλής τάσης λειτουργίας) και τα PELV (Protective Extra Low Voltage = Πολύ χαμηλής τάσης προστασίας).

Πιο συγκεκριμένα :
α) Τα κυκλώματα SELV , PELV εμφανίζουν τάσεις στην έξοδό τους που δεν πρέπει να ξεπερνούν τα 50 V για Ε.Ρ και τα 120 V για Σ.Ρ . Οι τάσεις αυτές τροφοδοτούν πρίζες, συσκευές και φωτιστικά σώματα.
β) Ως πηγές τάσης SELV , PELV μπορούν να χρησιμοποιηθούν μ/ς 1:1 (γαλβανικής απομόνωσης) , Η/Ζ ,γεννήτριες που παίρνουν κίνηση από ΜΕΚ, ηλεκτροχημικές διατάξεις (π.χ. μπαταρίες) - ηλεκτρονικές διατάξεις κ.τ.λ.
γ) Τα φις και οι πρίζες ενός κυκλώματος SELV δεν μπορούν να έχουν επαφή αγωγού προστασίας αφού τα ενεργά του μέρη (αγωγοί τροφοδοσίας) δεν πρέπει να συνδέονται ως προς τη γη ή με μέρη ή αγωγούς προστασίας άλλων κυκλωμάτων. Επιπλέον τα εκτεθειμένα αγώγιμα μέρη (π.χ. μεταλλικά περιβλήματα , σασί) δε συνδέονται σκοπίμως με τη γη ,τους αγωγούς προστασίας ή τα εκτεθειμένα αγώγιμα μέρη άλλων κυκλωμάτων. Επίσης δεν συνδέονται ούτε με ξένα αγώγιμα μέρη (εκτός αν είναι βέβαιο ότι δε μπορούν να αποκτήσουν τάση υψηλότερη από τη SELV).
δ) Τα φις και οι πρίζες ενός κυκλώματος PELV μπορούν να έχουν επαφή αγωγού προστασίας. Η γείωση γίνεται με κατάλληλη σύνδεση προς τον αγωγό προστασίας του πρωτεύοντος κυκλώματος εγκατάστασης. Στα συστήματα PELV η προστασία από άμεση επαφή (με το ηλεκτρικό ρεύμα) εξασφαλίζεται με τη χρήση φραγμάτων - περιβλημάτων ή μόνωσης που μπορεί ν' αντέξει τάση δοκιμής 500 V AC για χρόνο 1 λεπτό).

Επομένως τα φις και οι πρίζες ενός συστήματος SELV δεν ταιριάζουν σε πρίζες και φις συστήματος PELV.

Παρατήρηση: Μέσα στο πρότυπο υπάρχουν πολλές λεπτομέρειες για τα κυκλώματα SELV και PELV οι οποίες δε θα αναλυθούν στο παρόν άρθρο.

Κυκλώματα φωτισμού πολύ χαμηλής τάσης (ELV)

Όλες οι συνδέσεις (απολήξεις και ενώσεις) που έρχονται ή φεύγουν σ' ένα κύκλωμα φωτισμού ELV πρέπει να πραγματοποιούνται σε κλειστό περίβλημα για την αποφυγή συνθηκών πυρκαγιάς.
Στα διπλανά σχήματα εμφανίζονται :

1) παράδειγμα σύνδεσης με το περίβλημα (extra low voltage luminaire terminals) να είναι εκτός φωτιστικού σώματος


2) παράδειγμα σύνδεσης με το περίβλημα (extra low voltage luminaire terminals) να είναι πάνω στο φωτιστικό σώμα.








Σχόλιο συντάκτη : Τα κυκλώματα SELV , PELV δεν έχουν σχέση με τα κυκλώματα FELV (Functional Extra Low Voltage = λειτουργική πολύ χαμηλή τάση ).
Διαβάστε περισσότερα...

82. ΣΥΜΠΛΗΡΩΜΑΤΙΚΕΣ ΙΣΟΔΥΝΑΜΙΚΕΣ ΣΥΝΔΕΣΕΙΣ ΣΕ ΜΠΑΝΙΟ ΜΕ ΠΛΑΣΤΙΚΕΣ ΣΩΛΗΝΩΣΕΙΣ

Στο άρθρο 81 αναπτύξαμε τις συμπληρωματικές ισοδυναμικές συνδέσεις όταν υπάρχουν μεταλλικές σωληνώσεις στο χώρο του μπάνιου.
Ωστόσο, σήμερα οι σωληνώσεις ύδρευσης , κεντρικής θέρμανσης αλλά και απορροής υδάτων (από νιπτήρα - μπανιέρα) που υπάρχουν στο δωμάτιο του μπάνιου είναι κυρίως πλαστικές.
Επειδή οι σωληνώσεις αυτές μεταφέρουν νερό, εύλογα δημιουργείται ο φόβος ότι υπάρχει σοβαρός κίνδυνος ηλεκτρικού ατυχήματος.
Πρόσφατα , τo ινστιτούτο ηλεκτρολόγων και ηλεκτρονικών μηχανικών (Institute of Electrical and Electronics Engineers -IEEE) ζήτησε από την ERA (Electrical Association Research) να ελεγχθεί ως προς την τιμή τς αντίστασης που παρουσιάζει, ένας πλαστικός σωλήνας γεμάτος με νερό βρύσης.

Οι μετρήσεις έδειξαν ότι πλαστικός σωλήνας με διάμετρο 15 mm και μήκος 1 μέτρο (γεμάτος με νερό βρύσης) παρουσιάζει αντίσταση περίπου 115.000 Ωμ. Αν το νερό ζεσταθεί στους 60 βαθμούς Κελσίου η αντίσταση "πέφτει" στα 20.200 Ωμ.
Αν αυξήσουμε τη διάμετρο του σωλήνα στα 20 mm η αντίσταση (γεμάτος με νερό βρύσης σε θερμοκρασία περιβάλλοντος) κυμαίνεται στα 65.000 Ωμ.

Στη διπλανή φωτογραφία οι σωληνώσεις ύδρευσης , αποχέτευσης από μπανιέρα - νιπτήρα και οι σωλήνες κεντρικής θέρμανσης είναι πλαστικές.
Επομένως δε χρειάζονται συμπληρωματικές ισοδυναμικές συνδέσεις.

Ο ηλεκτρολογικός όμως εξοπλισμός που βρίσκεται μέσα στις ζώνες 0,1,2,3 πρέπει να συνδεθεί ισοδυναμικά :



Έτσι βλέπουμε ισοδυναμικές συνδέσεις μεταξύ των αγωγών προστασίας του θερμοσίφωνα , του διακόπτη της θερμαντικής αντίστασης , της πρίζας ξυριστικής μηχανής και του φωτιστικού σώματος (γιατί βρίσκεται στη ζώνη 3).

Σχόλιο συντάκτη : Οι πλαστικές σωληνώσεις που καταλήγουν στις βρύσες του νιπτήρα και της μπανιέρας έχουν στα τελειώματα τους μικρoύ μήκους ορατούς μεταλλικούς σωλήνες (π.χ. τύπου σπιράλ) που ενώνονται στις βρύσες. Αυτοί δε χρειάζεται να ενωθούν ισοδυναμικά.

Απορία : Όσο και να ψάξαμε, δε βρήκαμε στο πρότυπο ΕΛΟΤ HD 384 να γίνεται κάποια αναφορά για ισοδυναμικές συνδέσεις σε χώρο υγιεινής (WC) χωρίς μπανιέρα ο οποίος διαθέτει ως γνωστόν σωληνώσεις (στο νιπτήρα - ταχυθερμοσίφωνα) και ηλεκτρικές συσκευές (π.χ. εξαεριστήρες, φωτιστικά σημεία κ.τ.λ.) και οι διαστάσεις του χώρου κατά το πλείστον είναι μικρές. Δηλαδή όλος ο ηλεκτρολογικός εξοπλισμός και οι σωληνώσεις οπωσδήποτε θα βρίσκονται σε κάποια ζώνη (0,1,2,3).

Διαβάστε περισσότερα...

81. ΣΥΜΠΛΗΡΩΜΑΤΙΚΕΣ ΙΣΟΔΥΝΑΜΙΚΕΣ ΣΥΝΔΕΣΕΙΣ ΣΕ ΜΠΑΝΙΟ ΜΕ ΜΕΤΑΛΛΙΚΕΣ ΣΩΛΗΝΩΣΕΙΣ

Το μπάνιο είναι ένας χώρος με ιδιαίτερη σημασία για την ηλεκτρική εγκατάσταση. Η διαπίστωση αυτή δεν αφορά μόνο την καθιέρωση ζωνών (0,1,2,3) ή τα συστήματα SELV-PELV που μπορούν να χρησιμοποιηθούν και τον αντίστοιχο ηλεκτρολογικό εξοπλισμό που θα εγκατασταθεί σε κάθε επιμέρους ζώνη. Ένα σημαντικό στοιχείο που πρέπει να λαμβάνεται σοβαρά υπόψη είναι τα μεταλλικά δίκτυα σωληνώσεων που υπάρχουν στο χώρο αυτό, όπως για παράδειγμα οι ορατές σωληνώσεις του δικτύου κεντρικής θέρμανσης , της ύδρευσης και της αποχέτευσης, και πως αυτά δε θα αποτελέσουν πηγή προβλήματος στους χρήστες της εγκατάστασης.
Γιατί όπως είναι γνωστό για να περιορίσουμε τις πιθανότητες να βρεθεί κάποιος σε διαφορά δυναμικού (πάνω από 50 V για το Ε.Ρ.) όταν ακουμπά εκτεθειμένα αγώγιμα μέρη συσκευών (π.χ. σασί- μεταλλικά περιβλήματα συσκευών) με σημεία μεταλλικών δικτύων θα πρέπει να χρησιμο- ποιήσουμε συμπληρωματικές ισοδυναμικές συνδέσεις για τις οποίες το πρότυπο ΕΛΟΤ HD 384 αναφέρει τα εξής:

701.413.1.6 Συµπληρωµατική ισοδυναµική σύνδεση
Οι αγωγοί προστασίας των εκτεθειµένων αγώγιµων µερών του υλικού κλάσης Ι και των
ρεµατοδοτών πρέπει να συνδέονται, µέσω µιας τοπικής συµπληρωµατικής ισοδυναµικής σύνδεσης, προς τα ακόλουθα ξένα αγώγιµα στοιχεία των ζωνών 0, 1, 2 και 3:
- µεταλλικοί σωλήνες τροφοδότησης ή αποχέτευσης-απαγωγής (π.χ. νερού, αερίου κλπ.).
- µεταλλικοί σωλήνες κεντρικής θέρµανσης ή κλιµατισµού.
- προσιτά µεταλλικά µέρη της κατασκευής του κτιρίου.
Σηµείωση: Μεταλλικά πλαίσια ή κουφώµατα θυρών και παραθύρων καθώς και παρόµοια στοιχεία δεν θεωρούνται ως ξένα αγώγιµα στοιχεία, εκτός αν είναι συνδεδεµένα µε τα µεταλλικά µέρη της κατασκευής του κτιρίου.

- άλλα ξένα αγώγιµα στοιχεία, δηλ. στοιχεία που ενδέχεται να εισαγάγουν στο χώρο ένα δυναµικό.
Σηµείωση : Η σύνδεση µεταξύ αγωγών προστασίας και ξένων αγώγιµων στοιχείων µπορεί να
πραγµατοποιηθεί σε θέση έξω από το χώρο, αλλά πάντως πλησίον σε αυτόν.

Αυτή η απαίτηση δεν ισχύει για τη ζώνη 3, όταν µια προκατασκευασµένη κυψέλη λουτρού ή καταιονισµού που διαθέτει δική της αποχέτευση δεν είναι εγκατεστηµένη µέσα σε ένα λουτρό αλλά σε ένα άλλο χώρο, π.χ. σε ένα υπνοδωµάτιο.
Οι µεταλλικοί λουτήρες και οι µεταλλικές λεκάνες καταιονητήρων πρέπει να θεωρούνται ότι είναι ξένα αγώγιµα στοιχεία, εκτός αν η εγκατάστασή τους έχει γίνει κατά τρόπο που να επιτυγχάνεται η µόνωσή τους από τα µεταλλικά στοιχεία της κατασκευής ή άλλα µεταλλικά στοιχεία που θα ήταν ενδεχόµενο να εισαγάγουν στο χώρο ένα δυναµικό.
Σηµείωση : Οι µεταλλικοί λουτήρες και οι µεταλλικές λεκάνες καταιονητήρων θεωρούνται ότι έχουν µόνωση από τα στοιχεία κατασκευής του κτιρίου αν η αντίσταση µόνωσης µεταξύ τους, µετρούµενη σύµφωνα µε το Τµήµα 612, είναι τουλάχιστον 100 kΩ.


Όλα τα παραπάνω φαίνονται στο διπλανό σχέδιο όπου οι σωληνώσεις που καταλήγουν στο νιπτήρα , οι σωληνώσεις που καταλήγουν στις βρύσες της μπανιέρας και η αποχέτευση νιπτήρα και μπανιέρας είναι μεταλλικές.






Εμφανίζονται συμπληρωματικές ισοδυναμικές συνδέσεις με τους σωλήνες ύδρευσης (που έχουν κατά κάποιο τρόπο "ρόλο"βασικού ισοδυναμικού ζυγού) να συνδέονται με:
α) τις σωληνώσεις της κεντρικής θέρμανσης
β) τον αγωγό προστασίας του ηλεκτρικού κυκλώματος της θερμαντικής αντίστασης (radiant fire)
γ) τον αγωγό προστασίας της πρίζας ξυριστικής μηχανής
δ) τον αγωγό προστασίας του ηλεκτρικού κυκλώματος του θερμοσίφωνα
ε) το σωλήνα εισαγωγής νερού στο θερμοσίφωνα
στ)τις σωληνώσεις απορροής υδάτων της μπανιέρας.

Σχόλιο συντάκτη : Το φωτιστικό σώμα βρίσκεται έξω από τη ζώνη 3 (outside zones) γι'αυτό δε χρειάζεται να συνδεθεί ο αγωγός προστασίας του με τα παραπάνω.

update 22/2/2012:  Με βάση την παράγραφο 547.1.2 του ΕΛΟΤ HD 384, ορίζεται (μέσω της παραγράφου 543.1.3) σαν ελάχιστη διατομή για τους αγωγούς συμπληρωματικής ισοδυναμικής σύνδεσης τα 2,5 τετραγωνικά χιλιοστά, εφόσον προβλέπεται για αυτούς μηχανική προστασία (σχόλιο κ. Σαρρή).
Διαβάστε περισσότερα...

80. ΜΕΤΡΗΣΗΣ ΑΝΤΙΣΤΑΣΗΣ ΓΕΙΩΣΗΣ (ΑΠΟ ΒΙΒΛΙΟ)

Σύντομο , απλό και κατανοητό το παρακάτω κείμενο (σε μορφή pdf), αποτελεί απόσπασμα από κάποιο βιβλίο και δίνει χρήσιμες πληροφορίες για τη μέτρηση αντίστασης γείωσης σε συνηθισμένους τύπους ηλεκτροδίων γείωσης. Ιδιαίτερο ενδιαφέρον παρουσιάζει το σχέδιο με το δυναμικό γύρω από το γειωτή.
μέτρηση αντίστασης γείωσης
Για την καλύτερη εξυπηρέτησή σας δείτε το κέιμενο σε πλήρη προβολή (fullscreen).

Σχόλιο συντάκτη : Δε γνωρίζουμε το συγγραφέα του βιβλίου γιατί το κείμενο το βρήκαμε στο ίντερνετ.
Διαβάστε περισσότερα...

79. ΠΛΑΚΕ ΚΑΛΩΔΙΟ ΣΕ ΦΩΤΙΣΤΙΚΑ ΒΕΡΑΝΤΑΣ ;

Μέσω του ηλεκτρονικού ταχυδρομείου μας ρωτάτε αν μπορείτε να βάλετε πλακέ καλώδιο (σειρίδα) σε φωτιστικό βεράντας:

Tο πρότυπο ΕΛΟΤ HD 384 αφιερώνει όλη την παράγραφο 521.7 στα πεπλατυσμένα καλώδια δίνοντας πολλές λεπτομέρειες σχετικά με τη χρήση τους.
Πιο συγκεκριμένα : στην υποπαράγραφο 521.7.1 αναφέρονται τα εξής : Τα πεπλατυσµένα οικιακά καλώδια επιτρέπεται να εγκαθίστανται µόνο σε ξηρούς χώρους και µόνο µέσα ή κάτω από επίχρισµα το οποίο πρέπει να τα καλύπτει σε όλο το µήκος τους.
Η βεράντα δεν αποτελεί ξηρό χώρο και κατά συνέπεια δεν επιτρέπεται να εγκαθιστούμε πλακέ καλώδια εκεί.

Να διευκρινίσουμε ότι η σαφής διάκριση των χώρων της εγκατάστασης , σε ξηρούς , υγρούς κ.τ.λ. υπάρχει στους ΚΕΗΕ και όχι στο πρότυπο ΕΛΟΤ HD 384.

Σε περίπτωση που το διαμέρισμα στο οποίο καλείστε να τοποθετήσετε τα φωτιστικά στη βεράντα κατοικείται ήδη, αποφύγετε να χρησιμοποιήσετε το ταβάνι αλλά τοποθετήστε τα πάνω ή δίπλα από τις μπαλκονόπορτες σε μορφή απλίκας ή σποτ και βέβαια κοντά σε κουτί διακλάδωσης. Αν πάλι ο πελάτης επιμένει να μπουν τα φωτιστικά στην οροφή της βεράντας, τότε μπορείτε να σκάψετε περνώντας σωλήνα και καλώδιο (όχι πλακέ) κατά τα γνωστά ,

κάνοντας χρήση της παραγράφου 527.2 με τον τίτλο "Σφράγιση των διελεύσεων των ηλεκτρικών γραµµών".
Πιο συγκεκριμένα στην υποπαράγραφο 527.2.5 αναγράφονται τα εξής :Οι ηλεκτρικές γραµµές δεν επιτρέπεται να διαπερνούν τα φέροντα στοιχεία της κατασκευής του κτιρίου εκτός αν µπορεί να εξασφαλισθεί ότι διατηρούνται πλή- ρως, µετά τη διέλευση, τα χαρακτηριστι- κά του στοιχείου (δες Πρότυπο ISO 834).

Ουσιαστικά δηλαδή, η διάνοιξη της γραμμής δεν θα πρέπει να προκαλεί πρόβλημα στο φέροντα οπλισμό (δοκάρια , στύλους). Μια τέτοια διαδικασία πρέπει να πληροί και τις υπόλοιπες προδιαγραφές της παραγράφου 527.2 και βέβαια να πραγματοποιείται πάντα σε συνεννόηση με τον μηχανικό του έργου.

Σχόλιο συντάκτη : Στα παραπάνω σκίτσα φαίνονται δύο συνηθισμένοι τρόποι κάμψης των σειρίδων για να μη δημιουργείται υπερβολικό εξόγκωμα.

Διαβάστε περισσότερα...

78. ΠΟΣΑ ΑΣΤΕΡΙΑ ΕΧΕΙ ΤΟ ΣΠΙΤΙ ΣΑΣ ;

Στις περισσότερες περιπτώσεις οι κατασκευασμένες Ε.Η.Ε δεν καλύπτουν πλήρως τις λειτουργικές ανάγκες των ιδιοκτητών. Αν λάβουμε δηλαδή υπόψη μας ότι συνεχώς αυξάνεται ο αριθμός των ηλεκτρικών συσκευών που χρησιμοποιούμε για τις καθημερινές μας ανάγκες, τίθεται επιτακτική η ανάγκη αντιστάθμισης της προσφοράς των ηλεκτρικών λήψεων (πριζών)που υπάρχουν στην υφιστάμενη Ε.Η.Ε και της αντίστοιχης ζήτησηςγια το μέλλον (άμεσο - διηνεκές).

Τα παραδείγματα που ακολουθούν δείχνουν μερικές μόνο παραμέτρους του προβλήματος:
1) Ηλεκτρικές εγκαταστάσεις που κατασκευάστηκαν στις αρχές της δεκαετίας του 1990 δεν έχουν πρόβλεψη για δύο τουλάχιστον πρίζες δίπλα στην πρίζα κεραίας τηλεόρασης αλλά για μία. Τώρα όμως σε μια τηλεόραση μπορεί να συνδεθεί ένας ψηφιακός αποκωδικοποιητής , ένα dvd player ή μια παιχνιδοκονσόλα ανεξάρτητα από το γεγονός, ότι αυτές οι συσκευές ενδέχεται να μην καλύπτουν τις αρχικές ανάγκες των ιδιοκτητών. Επιπλέον σήμερα υπάρχουν στο εμπόριο τηλεοράσεις που διαθέτουν ενσωματωμένο δέκτη ίντερνετ και αυτό συνεπάγεται αυτόματα την ύπαρξη αντίστοιχης πρίζας τηλεφώνου δίπλα στην κεραία tv.

2) Σε μια πρίζα τηλεφώνου σήμερα, πρέπει να υπάρχει μια ηλεκτρική πρίζα για την τροφοδοσία συσκευής τηλεφωνητή – fax.
3) Ένα οικιακό δίκτυο Η/Υ απαιτεί την εγκατάσταση ηλεκτρονικών υπολογιστών, εκτυπωτή , scanner , router σε ένα ή περισσότερους χώρους οπότε πρέπει να υπάρχουν αντίστοιχες πρίζες για την τροφοδοσία τους .

Στην Αγγλία η ένωση ηλεκτρολόγων μηχανικών δημιούργησε ένα οδηγό που προτείνει αριθμό πριζών σε κάθε χώρο ενός τυπικού διαμερίσματος τονίζοντας μάλιστα ότι όπου τοποθετούνται πρέπει να είναι διπλές .
Οι Γερμανοί ωστόσο είναι περισσότερο λεπτομερείς βάζοντας επίπεδα στον ηλεκτρολογικό εξοπλισμό των διαμερισμάτων . Έτσι υπάρχουν τα διαμερίσματα με 1 αστέρι ,2 αστέρια ή 3 αστέρια (κατά DIN) στα οποία υπάρχουν αντίστοιχες προβλέψεις ανά χώρο τόσο για τις πρίζες , τα φωτιστικά σώματα , τα κοινά κυκλώματα φωτισμού – πριζών ,τις μεγάλης ισχύος «λευκές» συσκευές όσο και για τα κυκλώματα ασθενών ρευμάτων που αυξάνονται όσο μεγαλώνει το επίπεδο εξοπλισμού.Για παράδειγμα ,στο χώρο αυτόνομης κουζίνας σε ένα διαμέρισμα που έχει εξοπλισμό επιπέδου 1 αστεριού απαιτούνται 7 πρίζες για την κάλυψη των αναγκών ενώ το ίδιο διαμέρισμα αν είχε εξοπλισμό επιπέδου 3 αστεριών θα χρειαζόταν 11.

Στο διπλανό πίνακα υπάρχουν οι πιο πρόσφατες τροποποιήσεις των τριών επιπέδων στάθμης ηλεκτρολογικού εξοπλισμού για τα γερμανικά σπίτια
(στη γερμανική γλώσσα).
Σχόλια συντάκτη :
1) Η παραπάνω διαβάθμιση ηλεκτρολογικού εξοπλισμού έχει άμεσο αντίκρυσμα στην αγορά ακινήτων (πώληση - ενοικίαση).
2) Πιστεύουμε ότι σύντομα θα δούμε ανάλογη διαβάθμιση και στην Ελλάδα.
Διαβάστε περισσότερα...

77. ΑΤΤΙΚΟ ΖΩΟΛΟΓΙΚΟ ΠΑΡΚΟ ΚΑΙ ΕΛΟΤ HD 384

Η φωτογραφία είναι από το Αττικό ζωολογικό πάρκο (στα Σπάτα Αττικής) και δείχνει στο κάτω μέρος της τον ηλεκτρικό φράχτη που υπάρχει για να κρατάει σταυλισμένα σε συγκεκριμένο χώρο τα συγκεκριμένα άγρια ζώα.
Στο πρότυπο ΕΛΟΤ HD 384 υπάρχει στην παράγραφο 705.55, Υπόλοιπος εξοπλισµός (που αφορά τις γεωργικές και κτηνοτροφικές εγκαταστάσεις) η παρακάτω σημείωση:

"Όταν στους χώρους τους προοριζόµενους για τα ζώα υπάρχουν φράχτες από
ηλεκτρικά αγώγιµο υλικό, οι οποίοι βρίσκονται σε κοντινή απόσταση από εναέριες
ηλεκτρικές γραµµές, πρέπει να λαµβάνονται κατάλληλα µέτρα, ώστε να αποφεύγονται
τάσεις εξ επαγωγής."


Στη διπλανή φωτογραφία βλέπετε τον φορτιστή του ηλεκτρικού φράκτη.

Μπορείτε να βρείτε ένα απλό βίντεο για τον τρόπο λειτουργίας του εδώ.

Σχόλιο συντάκτη :
Στο εξωτερικό ο ηλεκτρικός φράχτης προτείνεται και ως λύση για να μην εμφανίζονται ενοχλητικοί επισκέπτες (γάτες , σκυλιά, λαγοί) σε κήπους σπιτιών που βρίσκονται στην ύπαιθρο.
Διαβάστε περισσότερα...

76. ΜΟΝΙΜΑ ΡΕΥΜΑΤΑ ΔΙΑΡΡΟΗΣ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ - ΤΙ ΛΕΕΙ ΤΟ ΠΡΟΤΥΠΟ ΕΛΟΤ HD 384

Στο πρότυπο ΕΛΟΤ HD 384 στη σημείωση 3 της παραγράφου 531.2.1.2 αναφέρονται τα εξής :
"Στην περίπτωση ρευµατοδοτών που τροφοδοτούνται από ένα κύκλωµα προστατευό- µενο από µια διάταξη προστασίας διαφορικού ρεύµατος µε ονοµαστικό ρεύµα µικρότερο ή ίσο µε 30 mΑ, για να αποφευχθεί η εµφάνιση ρεύµατος διαφυγής που θα ήταν ικανό να προκαλέσει ανεπιθύµητες αποζεύξεις, πρέπει να ληφθούν υπόψη ο αριθµός των τροφοδοτούµενων ρευµατοδοτών και η φύση των συσκευών που είναι πιθανόν να συνδεθούν σε αυτούς."

Λαμβάνοντας υπόψη του κάποιος, αυτό που ήδη γνωρίζουμε (και έχουμε αναφέρει σε παλαιότερα άρθρα μας) ότι συνολικά η εγκατάσταση προστατεύεται (συνήθως) από ένα αντιηλεκτροπληξιακό ρελέ των 30 mA θα μπορούσε να θεωρήσει την παραπάνω σημείωση ως περιττή.

Ωστόσο έρευνες στην Αγγλία έχουν δείξει ότι υπάρχουν μόνιμα ρεύματα διαρροής μέσα στην εγκατάσταση τα οποία είναι αρκετά μικρά σε μέγεθος αλλά αθροιστικά μπορούν να λειτουργήσουν επιβαρυντικά για τους χρήστες της. Τα ρεύματα αυτά οφείλονται σε χωρητικές αντιστάσεις που εμφανίζονται μεταξύ των ενεργών αγωγών και της γείωσης τόσο σε μονοφασικά κυκλώματα όσο και τριφασικά κυκλώματα και τα οποία ενισχύονται όταν στην εγκατάσταση λειτουργούν συσκευές που ενσωματώνουν φίλτρα πυκνωτών, όπως είναι οι ηλεκτρονικοί υπολογιστές

Πιο συγκεκριμένα:
Για τα μονοφασικά και τριφασικά κυκλώματα εμφανίζεται ένα συνολικό ρεύμα διαρροής (σε κάθε γραμμή) 1,5 mA για κάθε 100 μέτρα μήκος. Συσκευές όπως τα Fax και οι εκτυπωτές δίνουν μόνιμο ρεύμα διαρροής 1 mA (ανά συσκευή), οι ηλεκτρονικοί υπολογιστές γύρω στα 2 mA (για κάθε συσκευή) , φωτοτυπικά μηχανήματα 1,5 mA (για κάθε συσκευή) ενώ ηλεκτρικά θερμαινόμενα πατώματα δίνουν διαρροή 1 mA ανά KW ισχύος.

Σχόλιο συντάκτη: Το συνολικό (μόνιμο) ρεύμα διαρροής όταν ξεπερνά το 50% του IΔν του RCD δημιουργεί ενοχλητικές ενεργοποιήσεις του. Γι' αυτό πρέπει να ελέγχεται η λειτουργικότητά του με πολυόργανο μέτρησης. Υπενθυμίζουμε ότι το πάτημα του μπουτόν TEST δεν εξασφαλίζει την ορθή λειτουργία του Δ.Δ.Ρ σε ρεύματα διαρροής αλλά ότι έχει την ικανότητα ο μηχανισμός του να λειτουργήσει σε περίπτωση διαρροής.


update 16/12/2012: Σας παραπέμπουμε για επιπλέον πληροφορίες, σε άρθρο του κ. Σαρρή με τίτλο "Μορφές και τύποι Ρευμάτων διαρροής" που δημοσιεύτηκε στο περιοδικό ΗΛΕΚΤΡΟΛΟΓΟΣ τον Ιανουάριο του 2011. Το άρθρο θα το βρείτε εδώ.
Διαβάστε περισσότερα...

75. ΑΝΤΙΗΛΕΚΤΡΟΠΛΗΞΙΑΚΟ ΡΕΛΕ ΚΑΙ ΑΓΩΓΟΣ ΠΡΟΣΤΑΣΙΑΣ

Στο πρότυπο ΕΛΟΤ HD 384 στην παράγραφο 531.2.1.6 αναγράφονται τα εξής για το αντιηλεκτροπληξιακό ρελέ:
"Μέσα από το στοιχείο ανίχνευσης διαφορικού ρεύµατος (µαγνητικός δακτύλιος)από όπου περνούν οι ενεργοί αγωγοί δεν πρέπει να περνά ο αγωγός προστασίας.
Στις εξαιρετικές περιπτώσεις που χρειάζεται να περάσει από αυτό το στοιχείο ένα πολυπολικό καλώδιο που περιλαµβάνει και τον αγωγό ΡΕ, πρέπει ο αγωγός αυτός να περάσει ακόµη µία φορά, αλλά προς την αντίθετη κατεύθυνση". Αυτό ασφαλώς γίνεται για την εξουδετέρωση του μαγνητικού πεδίου που θα σχηματιστεί όταν μέσα από τον αγωγό προστασίας περάσει ηλεκτρικό ρεύμα.

Σχόλιο συντάκτη : Η παραπάνω σύνδεση αντιηλεκτροπληξιακού ρελέ δεν συναντάται σε οικιακές εγκαταστάσεις (δε βάζουμε πολυπολικά καλώδια).
Διαβάστε περισσότερα...

ΕΥΧΑΡΙΣΤΟΥΜΕ ΤΟΝ ΚΥΡΙΟ ΣΑΡΡΗ ΓΙΑ ΤΟ ΣΧΟΛΙΟ ΤΟΥ ΣΧΕΤΙΚΑ ΜΕ ΤΟ ΤΕΧΝΙΚΟ ΑΡΘΡΟ 48


Αν και δεν έστειλε σε μας το σχόλιο του ο κ.Σαρρής , αλλά σε ιστολόγιο που αναδημοσίευσε το τεχνικό άρθρο 48 (που γράφτηκε από τους κ.κ. Σαλευρή - Χαντζησοφιανό για το ιστολόγιο μας) , εντούτοις θέλουμε να τον ευχαριστήσουμε ιδιαίτερα για τις χρήσιμες και εύστοχες παρατηρήσεις του .
Πολύ ευχαρίστως , να μας στείλει κάποιο δικό του άρθρο για να το δημοσιεύσουμε.

Επιπλέον ευχαριστούμε και το ιστολόγιο που φιλοξένησε το άρθρο και δεν το οικειοποιήθηκε.

Η διαχειριστική ομάδα ehe-greece.blogspot.com
Διαβάστε περισσότερα...

74. ΠΑΡΟΥΣΙΑΣΗ ΘΕΜΕΛΙΑΚΗΣ ΓΕΙΩΣΗΣ (ΑΠΟ ΕΤΑΙΡΕΙΑ ΕΛΕΜΚΟ)

Ακολουθεί μια πολύ ενδιαφέρουσα παρουσίαση με τον τίτλο "Πώς εξασφαλίζεται η προστασία ατόμων με το πρότυπο ΕΛΟΤ HD 384" από το Δρ. Κόκκινο Νικόλαο της εταιρείας ΕΛΕΜΚΟ, η οποία εστιάζει στο ζήτημα της θεμελιακής γείωσης , τις ισοδυναμικές συνδέσεις και τη σύνδεση με αντικεραυνική προστασία κλωβού Faraday, τόσο σε οικιακό όσο και σε βιομηχανικό κτίριο.



Διαθέτει πολλές φωτογραφίες και σχέδια που καλύπτουν όλες τις δυνατές περιπτώσεις που θα συναντήσουμε στην κατασκευή συστήματος θεμελιακής γείωσης . Στο τέλος της παρουσίασης, υπάρχει ενότητα μετρήσεων με το πολυόργανο MACROTEST που καλύπτουν τους ελέγχους και τις δοκιμές του μέρους 6 του προτύπου ΕΛΟΤ HD 384.

Την παρουσίαση μπορείτε να βρείτε εδώ.

Σχόλιο συντάκτη: Ουσιαστικά αποτελεί "διαφημιστική" παρουσίαση , η οποία ωστόσο εμπεριέχει πάρα πολλές χρήσιμες πληροφορίες.
Διαβάστε περισσότερα...

73. ΜΙΑ ΠΑΡΟΥΣΙΑΣΗ, ΓΙΑ ΤΗΝ ΠΡΟΣΤΑΣΙΑ ΑΠΟ ΤΟ ΗΛΕΚΤΡΙΚΟ ΡΕΥΜΑ, ΔΙΑΦΟΡΕΤΙΚΗ ΑΠΟ ΤΙΣ ΑΛΛΕΣ (ΑΠΟ ΚΥΠΡΟ)

Για προφανείς λόγους η διπλανή φωτογραφία έχει επεξεργαστεί . Βρίσκεται στην παρουσίαση που βρήκαμε σε επίσημη κυπριακή ιστοσελίδα, με τίτλο "ΠΡΟΣΤΑΣΙΑ ΑΠΟ ΤΟ ΗΛΕΚΤΡΙΚΟ ΡΕΥΜΑ" και δίνει αρκετές πληροφορίες για τις αιτίες της ηλεκτροπληξίας , τις μεθόδους προστασίας και τους βασικούς κανόνες αποφυγής της.

Την παρουσίαση μπορείτε να βρείτε εδώ.

Διαβάστε περισσότερα...

72. ΠΡΑΚΤΙΚΕΣ ΟΔΗΓΙΕΣ ΓΙΑ ΤΟΝ ΗΛΕΚΤΡΟΛΟΓΟ ΠΟΥ ΘΑ ΕΛΕΓΞΕΙ ΤΟΝ Δ.Δ.Ρ. ΤΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

Ακολουθεί αρχείο (σε μορφή pdf) που δίνει σε μορφή διαγράμματος πρακτικές οδηγίες για τις ενέργειες που πρέπει να γίνουν από τον ηλεκτρολόγο, σε περίπτωση που ενεργοποιήθηκε το αντιηλεκτροπληξιακό ρελέ (Δ.Δ.Ρ) στον ηλεκτρικό πίνακα της εγκατάστασης και αφού έχουν ήδη πραγματοποιηθεί οι έλεγχοι από τους χρήστες της εγκατάστασης όπως αναγράφονται στο τεχνικό άρθρο 68 (ΜΕΡΙΚΕΣ ΧΡΗΣΙΜΕΣ (ΠΡΑΚΤΙΚΕΣ) ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΗΝ ΠΕΡΙΠΤΩΣΗ ΠΟΥ ΘΑ ΕΝΕΡΓΟΠΟΙΗΘΕΙ ΤΟ ΑΝΤΙΗΛΕΚΤΡΟΠΛΗΞΙΑΚΟ ΡΕΛΕ).

Διάγραμμα για rcd2
Για τη διευκόλυνσή σας δείτε το παραπάνω κείμενο σε πλήρη οθόνη (fullscreen).

Σχόλιο συντάκτη :
1) Το συγκεκριμένο διάγραμμα προσαρμόστηκε στα ελληνικά δεδομένα από αντίστοιχα διαγράμματα ξένων ηλεκτρικών εταιρειών.
2) Το συγκεκριμένο διάγραμμα δεν λύνει όλα τα προβλήματα. Κάθε πρόβλημα πρέπει να αντιμετωπίζεται με σχολαστική λεπτομέρεια και με βάση τις συνθήκες χρήσης της εγκατάστασης.
Διαβάστε περισσότερα...

71. ΕΣΕΙΣ ΠΟΣΑ ΣΦΑΛΜΑΤΑ ΒΛΕΠΕΤΕ Σ' ΑΥΤΗ ΤΗ ΦΩΤΟΓΡΑΦΙΑ ;

Η διπλανή φωτογραφία μας στάλθηκε με το ηλεκτρονικό ταχυδρομείο με τις εξής υποση- μειώσεις:
1) Είναι ηλεκτρικός πίνακας φτιαγμένος κατά ΚΕΗΕ.
2) Αποτελεί τον υποπίνακα ηλεκτρικής εγκατάστασης που τροφοδοτεί δύο δωμάτια με πρίζες και φώτα. Στο ένα δωμάτιο υπάρχει ψυγείο.
3) H τροφοδοσία του πίνακα γίνεται απευθείας στο αντιηλεκτροπληξιακό ρελέ που βρίσκεται στην κάτω ράγα.
4) Όλα τα υπόλοιπα εξαρτήματα που φαίνονται τοποθετημένα στον πίνακα είναι ασφάλειες Β10 και Β16 για τις διάφορες γραμμές φωτισμού και πριζών.

Τα περισσότερα από αυτά είναι σχετικά πρόσφατα τοποθετημένα.

Σχόλιο συντάκτη : Θα θέλαμε τη γνώμη σας για τα σφάλματα που εντοπίζετε στη συγκεκριμένη φωτογραφία και σε ποια σημεία του οπτικού ελέγχου θα τσεκάρατε το κουτάκι ΟΧΙ στο αντίστοιχο πρωτόκολλο ελέγχου κατά ΚΕΗΕ.

Διαβάστε περισσότερα...

ΑΝΑΚΟΙΝΩΣΗ ΙΣΤΟΛΟΓΙΟΥ ehe-greece.blogspot.com

Στο δεξί μέρος του ιστολόγιου εμφανίζονται οι ανακοινώσεις μας οι οποίες ανανεώνονται σε τακτικά χρονικά διαστήματα (σχεδόν καθημερινά).



Διαβάστε περισσότερα...

70. Η ΘΕΡΜΟΓΡΑΦΙΑ ΣΤΑ ΦΩΤΟΒΟΛΤΑΙΚΑ ΣΥΣΤΗΜΑΤΑ (ΑΡΘΡΟ ΑΠΟ www.texnikos.gr/blog)

Από το ιστολόγιο (http://www.texnikos.gr/blog/index.php?paged=2) βρήκαμε το πολύ ενδιαφέρον κείμενο που ακολουθεί και αφορά τη "Θερμογραφία στα φωτοβολταικά συστήματα".
Πιο συγκεκριμένα :
Η θερμογραφία στα φωτοβολταϊκά συστήματα είναι μια από τις πιο σημαντικές μη καταστρεπτικές μεθόδους, λόγω της ευκολίας ανίχνευσης αποτελεσμάτων.


Πραγματοποιείται με τη χρήση θερμοκάμερας η οποία παράγει μια εικόνα που καταγράφει την ακτινοβολία που εκπέμπει ένα σώμα.

Κάθε σώμα που έχει θερμοκρασία μεγαλύτερη από του απολύτου μηδενός εκπέμπει ακτινοβολία η οποία εκπέμπεται στο υπέρυθρο μήκος κύματος, περιοχή που λειτουργούν οι θερμοκάμερες και μπορούν να παράγουν οπτική εικόνα από την εκπεμπόμενη ακτινοβολία, επομένως να δημιουργούν θερμοκρασιακά προφίλ.

Η θερμογραφία έχει εδώ και αρκετά χρόνια εφαρμογή ενδεικτικά στους ακόλουθους τομείς:
- Ιατρική
- Στρατιωτικές εφαρμογές
- Έλεγχος εγκαταστάσεων
- Μηχανολογικές
- Ηλεκτρολογικές/ Ενεργειακές
- Κτιριακές
- R&D

Ο θερμογραφικός έλεγχος, ο οποίος πραγματοποιείται με χρήση θερμοκάμερας υπέρυθρης ακτινοβολίας, εντοπίζει τις αιτίες παραγωγής υπέρθερμων περιοχών τις οποίες το ανθρώπινο μάτι δεν μπορεί να αντιληφθεί.

Η θερμογραφία θα πρέπει να χρησιμοποιείται σε κάθε εφαρμογή στην οποία η επίδραση της θερμοκρασίας έχει κρίσιμη συμμετοχή στην απόδοση και την ποιότητα της λειτουργίας της εγκατάστασης, με σκοπό την έγκαιρη πρόληψη φαινομένων φθοράς, ή τυχών δυσλειτουργίας.

Οι θερμογραφικοί έλεγχοι των εγκαταστάσεων ταξινομούνται σε δύο βασικούς τομείς:

- Έλεγχος Ποιότητας/ Απόδοσης/ Εξοικονόμησης

- Έλεγχος Ασφάλειας


Σύμφωνα με τα παραπάνω δεν αρκεί μόνο να διαγνώσουμε ένα πιθανό προβληματικό σημείο μιας εγκατάστασης, αλλά θα πρέπει να γίνει και εκτίμηση της επικινδυνότητας αυτού.

Για τον λόγο αυτό η σημασία θερμογραφικών ελέγχων σε κρίσιμα σημεία μιας εγκατάστασης, όπου πιθανή αστοχία θα δημιουργήσει θέματα ασφάλειας της όλης εγκατάστασης, είναι επιτακτική ανά τακτά χρονικά διαστήματα.

Έτσι τα στοιχεία που απαρτίζουν μια εγκατάσταση διακρίνονται σε κρίσιμα, και όχι κρίσιμα, δίνοντας διαφορετική βαρύτητα και βάθος ελέγχου σε κάθε μια κατηγορία.

Η αξιολόγηση και ταξινόμηση των ευρημάτων (αστοχιών) βασίζεται στην οδηγία International Testing Association Maintenance Testing Specifications, 1997 (NETA MTS-1997).


Σε μια άρτια εγκατάσταση φωτοβολταϊκών θα πρέπει πρωταρχικά να έχει διασφαλιστεί η συνεχής λειτουργία της εγκατάστασης, ώστε να υπάρχει η μέγιστη απόδοση παραγωγής ηλεκτρικής ενέργειας, μεγάλη διάρκεια ζωής της εγκατάστασης, και υψηλό κέρδος στον επενδυτή.

Για να μπορέσουμε να διασφαλίσουμε την αδιάλειπτη λειτουργία της εγκατάστασης, δίχως βλάβες σε βάθος χρόνου, η επιστήμη της θερμογραφίας δίνει βασική βοήθεια, στον έλεγχο της ποιότητας και απόδοσης της εγκατάστασης.

Η θερμογραφία είναι μια μη καταστρεπτική μέθοδος ελέγχου κατά την οποία η εγκατάσταση λειτουργεί κανονικά δίχως να έχουμε διακοπές κατά την διαδικασία ελέγχου, που έχουν αξιοσημείωτη απώλεια εισοδήματος, κυρίως σε μεγάλες μονάδες παραγωγής ηλεκτρικής ενέργειας.
Διαβάστε περισσότερα...

69. ΑΝΑΛΥΤΙΚΗ ΕΚΠΑΙΔΕΥΤΙΚΗ ΠΑΡΟΥΣΙΑΣΗ ΑΠΟ ΚΥΡΙΟ ΣΑΡΡΗ ΓΙΑ ΤΗ ΝΕΑ Υ.Δ.Ε

Στην ιστοσελίδα του κ. Σαρρή εμφανίζονται δύο παρουσιάσεις σχετικά με τη νέα Υ.Δ.Ε.
Η πρώτη είναι σύντομη εισαγωγική & ενημερωτική παρουσιάση της νέας ΥΔΕ που δημιουργήθηκε από τον κ. Μάνο Καυκαλά και από τον κ. Σαρρή για την ΠΟΣΕΗ.

Η δεύτερη που δημιουργήθηκε από τον κ.Σαρρή είναι περισσότερο αναλυτική, περιέχει 188 διαφάνειες και τοποθετήθηκε στην ιστοσελίδα μετά από παράκληση πολλών εκπαιδευτικών από διάφορες βαθμίδες τεχνολογικής εκπαίδευσης, με στόχο και σκοπό να αξιοποιηθεί για εκπαιδευτική χρήση.

Οι παρουσιάσεις βρίσκονται εδώ .

Σχόλιο συντάκτη : Η δεύτερη παρουσίαση είναι αρκετά αναλυτική και δομημένη σε επιμέρους ενότητες για μεγαλύτερη εμβάθυνση.

Διαβάστε περισσότερα...

68. ΜΕΡΙΚΕΣ ΧΡΗΣΙΜΕΣ (ΠΡΑΚΤΙΚΕΣ) ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΗΝ ΠΕΡΙΠΤΩΣΗ ΠΟΥ ΘΑ ΕΝΕΡΓΟΠΟΙΗΘΕΙ ΤΟ ΑΝΤΙΗΛΕΚΤΡΟΠΛΗΞΙΑΚΟ ΡΕΛΕ

Ακολουθεί αρχείο (σε μορφή pdf) που δίνει σε μορφή διαγράμματος πρακτικές οδηγίες για τις ενέργειες που πρέπει να γίνουν σε περίπτωση που ενεργοποιήθηκε το αντιηλεκτροπληξιακό ρελέ (Δ.Δ.Ρ) στον ηλεκτρικό πίνακα της εγκατάστασης. Αυτές οι ενέργειες πρέπει να πραγματοποιηθούν πριν καλέσετε τον ηλεκτρολόγο στο σπίτι σας.

Διάγραμμα για rcd

Για τη διευκόλυνσή σας δείτε το παραπάνω κείμενο σε πλήρη οθόνη (fullscreen).

Σχόλιο συντάκτη : Το συγκεκριμένο διάγραμμα προσαρμόστηκε στα ελληνικά δεδομένα από αντίστοιχα διαγράμματα ξένων ηλεκτρικών εταιρειών.
Διαβάστε περισσότερα...

67. ΥΠΟΛΟΓΙΣΜΟΣ ΤΟΥ ΝΟΤΟΥ ΓΙΑ ΣΩΣΤΗ ΤΟΠΟΘΕΤΗΣΗ ΦΩΤΟΒΟΛΤΑΙΚΗΣ ΜΟΝΑΔΑΣ

Από την ιστοσελίδα του εκπαιδευτικού Ηλία Λάμπρου του 1ου ΕΠΑΛ - 1ου ΣΕΚ Άρτας αλιεύσαμε το παρακάτω κείμενο που δίνει μεθόδους υπολογισμού του Νότου έτσι ώστε το φωτοβολταικό πάνελ που θα τοποθετηθεί να δίνει μέγιστη απόδοση.
Πιο συγκεκριμένα στο άρθρο αυτό παρουσιά- ζονται δύο τρόποι υπολογισμού του Νότου.
1. Υπολογισμός του Νότου με τη μέθοδο της πυξίδας.
2. Υπολογισμός του Νότου με τη μέθοδο της μεσημβρίας.

που μπορούν να συνδυαστούν με το πρόγραμμα google maps.


Το άρθρο μπορείτε να το βρείτε εδώ.

Σχόλιο συντάκτη :
Ιδιαίτερα χρήσιμη η παρουσίαση αυτή, η οποία έρχεται να ενισχύσει τις προσπάθειες πολλών εκπαιδευτικών στη χώρα μας για ουσιαστική και ελεύθερη γνώση πάνω στις νέες τεχνολογίες στην ηλεκτρική εγκατάσταση.
Διαβάστε περισσότερα...

66. ΘΕΣΗ ΓΕΝΙΚΟΥ ΔΙΑΚΟΠΤΗ , ΓΕΝΙΚΩΝ ΑΣΦΑΛΕΙΩΝ ΚΑΙ Δ.Δ.Ρ ΣΤΟ ΓΕΝΙΚΟ ΠΙΝΑΚΑ (ΑΠΟ ΤΟ ΙΣΤΟΛΟΓΙΟ ELECTROLOGY - ΗΛΕΚΤΡΟΛΟΓΙΑ ΚΑΙ ΕΚΠΑΙΔΕΥΣΗ) )

Αναπαράγουμε από το εκπαιδευτικό ιστολόγιο (http://blogs.sch.gr/stekarapa) το παρακάτω κείμενο που έρχεται να ενισχύσει την άποψη που έχουμε εκφράσει στο τεχνικό μας άρθρο 41 (ΑΝΤΙΗΛΕΚΤΡΟΠΛΗΞΙΑΚΟ ΡΕΛΕ: ΠΡΙΝ - ΜΕΤΑ Η ΧΩΡΙΣ ΤΙΣ ΓΕΝΙΚΕΣ ΑΣΦΑΛΕΙΕΣ;).

Πολλά λέγονται για τη σειρά εγκατάστασης του γενικού διακόπτη, των γενικών ασφαλειών και των ρελέ διαφυγής.

Ποια είναι η ορθή σειρά σύνδεσης αυτών των οργάνων;

Για τα ελληνικά δεδομένα η ορθή σειρά σύνδεσης των παραπάνω οργάνων είναι :

Πρώτος στη σειρά συνδέεται ο γενικός διακόπτης. Μετά το γενικό διακόπτη τοποθετούμε και συνδέουμε τις γενικές ασφάλειες. Αυτή η σειρά δεν ισχύει στη Γερμανία όπου οι γενικές ασφάλειες προηγούνται του γενικού διακόπτη. Αυτή η διαφορά πολλές φορές έχει προκαλέσει σύγχυση και διαφωνίες στον ελληνικό χώρο απ΄ αυτούς που σπούδασαν ή εργάστηκαν στην Γερμανία.

Γι΄ αυτό το λόγο οι γερμανικοί ασφαλειοδιακόπτες που κυκλοφορούν στην ελληνική αγορά έχουν συνδέσει τους διακόπτες με τους κάλυκες και όχι με τις μήτρες των ασφαλειών αφού στη Γερμανία οι διακόπτες έπονται των ασφαλειών. Επομένως ο Έλληνας ηλεκτρολόγος πριν χρησιμοποιήσει το γερμανικό ασφαλειοδιακόπτη, θα πρέπει ν΄ αλλάξει τη συνδεσμολογία του, ώστε ο διακόπτης να συνδέεται με τις μήτρες και όχι με τους κάλυκες των ασφαλειών.

Μετά τις γενικές ασφάλειες συνδέεται ο ηλεκτρονόμος (ρελέ) διαφυγής έντασης (διαφορικής προστασίας). Αυτοί που έχουν αντίθετη άποψη ως προς τη θέση του ρελέ, τους παραπέμπω στο άρθρο 531.2 (παρ. 531.2.1.4 και 531.2.1.5) του νέου κανονισμού (ΕΛΟΤ HD 384) όπου ρητά επιβάλλεται η ασφάλιση του ρελέ που μπορεί να γίνει μόνο με την πρόταξη των ασφαλειών. Άλλωστε θα ήταν αδύνατος ο διαχωρισμός μεγάλης εγκατάστασης σε περισσότερα του ενός ρελέ αν το τοποθετήσουμε πριν από τις γενικές ασφάλειες.

Πέρα απ΄ αυτό, η ασφάλεια του ρελέ πρέπει να είναι για ένταση το πολύ ίση με την ένταση αυτού και όχι με μεγαλύτερη όπως συμβαίνει με τις ασφάλειες των μετρητών της ΔΕΗ οι οποίες πολλές φορές είναι μεγαλύτερες από την γενική ασφάλεια του καταναλωτή.

Του καθηγητή Μιλτιάδη Κάπου.
Διαβάστε περισσότερα...

65. ΔΙΑΚΟΠΤΗΣ ΦΩΤΙΣΜΟΥ ΜΕΣΑ ΣΤΟ ΜΠΑΝΙΟ ;

Στο ηλεκτρονικό μας ταχυδρομείο λάβαμε το ακόλουθο μήνυμα :

Δεν είμαι ηλεκτρολόγος αλλά θέλω να σας θέσω το εξής ερώτημα (επειδή βλέπω ότι με τα θέματα που ασχολείστε χρησιμοποιείτε πρότυπα και κανονισμούς) :
Μπορώ να βάλω τον διακόπτη φωτισμού στο δωμάτιο του μπάνιου μου ; Το αναφέρω γιατί ετοιμάζομαι να ανακαινίσω το συγκεκριμένο χώρο που είναι σχετικά μεγάλος (18 τετραγωνικά , με μήκος: 6 m και πλάτος: 3 m) και ξέρω ότι, ανέκαθεν, δεν έβαζαν οι συνάδερφοί σας το διακόπτη μέσα στο δωμάτιο αλλά ακριβώς απέξω, δίπλα στην πόρτα. Σας ενημερώνω ότι έχω μιλήσει πρόσφατα με δύο ηλεκτρολόγους που ήρθαν για να μου δώσουν προσφορά και ήταν κάθετοι στο θέμα αυτό. Δηλαδή ότι και τώρα δεν μπορώ να βάλω το διακόπτη μέσα στο χώρο του μπάνιου. Ισχύει κάτι τέτοιο; Γιατί δεν μου έδωσαν να καταλάβω ακριβώς γιατί δε γίνεται παρά μόνο μου ανέφεραν ότι δεν το κάνουν για λόγους υγρασίας .
Σε σπίτι φίλου που πήγα πρόσφατα είδα ότι είχε στο χώρο του μπάνιου πρίζες. Και απ' ότι μου είπε , ο ηλεκτρολόγος του ανέφερε πως πλέον επιτρέπεται να μπαίνουν πρίζες στο μπάνιο. Εμένα πάλι μου φαίνεται παράλογο να μπαίνει πρίζα και όχι διακόπτης.

Μετά τιμής Κώστας Λ.

Απάντηση από τη διαχειριστική ομάδα ehe-greece.blogspot.com:

Αγαπητέ κ. Κώστα αν και λείπουν κάποια στοιχεία από το μήνυμά σας, όπως για παράδειγμα η χωροθέτηση των ειδών υγιεινής που παίζει σημαντικό ρόλο στην ηλεκτρολογική εγκατάσταση ή το είδος των φωτιστικών σωμάτων και τα σημεία που θα τοποθετηθούν, θα προσπαθήσουμε να δώσουμε μια απάντηση που να σας καλύπτει :
Η εγκατάσταση του μπάνιου αντιστοιχεί στο μέρος 7 του προτύπου ΕΛΟΤ HD 384 "ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΣΕ ΧΩΡΟΥΣ ΜΕ ΕΙΔΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ" , όπου το δωμάτιο του μπάνιου χωρίζεται σε 4 ζώνες (0,1,2,3), παράγραφος 701.32.
Τα διπλανά σχέδια σας δείχνουν πως πρέπει να υπολογίζονται χωροταξικά οι ζώνες σε παραδείγματα που παραθέτει το πρότυπο.

Στην παράγραφο 701.53 "Όργανα προστασίας και ελέγχου" αναγράφονται τα παρακάτω:
Οι απαιτήσεις που ακολουθούν δεν ισχύουν για τους διακόπτες και τα χειριστήρια που είναι ενσωµατωµένα στις σταθερές ηλεκτρικές συσκευές.
Στη ζώνη 0 δεν επιτρέπεται η εγκατάσταση διακοπτών ή άλλων εξαρτηµάτων.
Στη ζώνη 1 δεν επιτρέπεται η εγκατάσταση διακοπτών ή άλλων εξαρτηµάτων, µε εξαίρεση τους διακόπτες κυκλωµάτων που τροφοδοτούνται µε SELV ονοµαστικής τάσης που δεν υπερβαίνει τα 12V,ενδεικνύµενη τιµή εναλλασσόµενου ρεύµατος ή τα 30V συνεχούς ρεύµατος χωρίς κυµάτωση, εφόσον η πηγή τροφοδότησης είναι εγκατεστηµένη έξω από τις ζώνες 0, 1 και 2.
Στη ζώνη 2 δεν επιτρέπεται η εγκατάσταση διακοπτών, εξαρτηµάτων µε ενσωµατωµένο διακόπτη ή ρευµατοδοτών, µε εξαίρεση τα ακόλουθα :
- διακόπτες και ρευµατοδότες κυκλωµάτων SELV, εφόσον η πηγή τροφοδότησης είναι εγκατεστηµένη έξω από τις ζώνες 0, 1 και 2.
- ρευµατοδότες τροφοδότησης ξυριστικών µηχανών, εφόσον είναι σύµφωνοι µε το Πρότυπο ΕΛΟΤ ΕΝ 60742, Κεφάλαιο 2, Τµήµα 1.


Μονωτικά κορδόνια τραβηχτών διακοπτών επιτρέπονται στις ζώνες 1 και 2, εφόσον είναι σύµφωνα µε το Πρότυπο ΕΛΟΤ ΕΝ 60669-1.

Στη ζώνη 3 επιτρέπεται η εγκατάσταση ρευµατοδοτών µόνο εφόσον προστατεύονται:
- είτε µε ηλεκτρικό διαχωρισµό, τροφοδοτούµενοι ατοµικά από ένα µετασχηµατιστή αποµόνωσης σύµφωνα µε την παραγρ. 413.5.1.
- είτε µε SELV, σύµφωνα µε το άρθρο 411.1.
- είτε µε αυτόµατη διακοπή της τροφοδότησης σύµφωνα µε το άρθρο 413.1, µε τη χρήση µιας διάταξης προστασίας διαφορικού ρεύµατος µε ονοµαστικό διαφορικό ρεύµα λειτουργίας Ι∆n που δεν υπερβαίνει τα 30mA.
Κάθε ρευµατοδότης που είναι εγκατεστηµένος έξω από τη ζώνη 3 αλλά µέσα στο χώρο του λουτρού, πρέπει να προστατεύεται όπως ορίσθηκε προηγουµένως για τη ζώνη 3.

Από τα παραπάνω προκύπτουν τα εξής συμπεράσματα :
1) Οι διακόπτες που θα μπουν σε κάποιες από τις ζώνες στο χώρο του μπάνιου θα πρέπει να λειτουργούν με χαμηλή τάση SELV μέχρι 12 Volt (δηλαδή θα πρέπει να παρεμβάλλεται μετασχηματιστής στην έξοδο του οποίου ,δηλαδή στο δευτερεύον του, θα συνδέεται ο διακόπτης φωτισμού)
2) Επιτρέπονται τραβηχτοί διακόπτες με μονωτικά κορδώνια (αν και δεν νομίζουμε ότι αυτό αφορά την περίπτωσή σας).



Παρατήρηση : Κατά περίεργο λόγο, το πρότυπο δεν κάνει καμία αναφορά στη ζώνη 3 (σχετικά με τη χρήση διακοπτών) γιατί υποψιαζόμαστε ότι η θέση που θέλετε να τοποθετήσετε τον διακόπτη φωτισμού βρίσκεται στη ζώνη 3 .

Μια λύση πάντως που θα μπορούσε να σας βοηθήσει εντοπίσαμε εδώ . Δηλαδή να χρησιμοποιήσετε ασύρματο διακόπτη φωτισμού. Για αυτό το θέμα πάντως καλό θα είναι να μάθετε περισσότερες λεπτομέρειες πριν προχωρήσετε στην αγορά του μέσω ίντερνετ.
Ελπίζουμε να λύσαμε την απορία σας.

Σχόλια συντάκτη:
1) Αναρωτιόμαστε τι θα κάνει ένας επιθεωρητής αν βρει μέσα στο χώρο του μπάνιου διακόπτη φωτισμού. Δηλαδή θα αρχίσει να μετράει με τη μεζούρα για να δει σε ποια ζώνη είναι ; Τι θα γράψει στο πρωτόκολλο ελέγχου ;

2) Το πρότυπο ΕΛΟΤ HD 384 μπορείτε να το βρείτε στην ενότητα "Πρότυπα" στο πάνω μέρος του ιστολόγιου.
Διαβάστε περισσότερα...

64. ΜΕΓΙΣΤΟ ΕΠΙΤΡΕΠΟΜΕΝΟ ΡΕΥΜΑ ΑΓΩΓΩΝ

Στο ινστιτούτο χαλκού (http://www.copper.org.gr) υπάρχει πρόγραμμα υπολογισμού του μέγιστου επιτρεπόμενου ρεύματος για όλα τα είδη γραμμών (χωνευτές , επιτοίχιες , εναέριες , υπόγειες).
Το σημαντικό στοιχείο βρίσκεται στο γεγονός ότι μπορείς να "κατεβάσεις" και να αποθηκεύσεις το αρχείο (σε μορφή excel) στον υπολογιστή σου. Στη συνέχεια με βάση τις παραμέτρους (που ορίζει το πρότυπο ΕΛΟΤ HD 384 ) της γραμμής σου βρίσκεις το μέγιστο επιτρεπόμενο ρεύμα.

Επιπλέον , σχηματικά ο υπολογισμός χωρίζεται σε τρία μέρη και στην γραμμή του αποτελέσματος. Ο "διαχωρισμός" αυτός αντιστοιχεί στους πίνακες του προτύπου 52-Κ1 (κύριος πίνακας), 52-Δ1 και 52-Ε1 (συμπληρωματικοί). Ο υπολογισμός γίνεται ταυτόχρονα δίνοντας αποτέλεσμα με την προσθήκη ή την αλλαγή παραμέτρων γιά κάθε μεταβλητή που προβλέπεται στο πρότυπο και τους αντίστοιχους πίνακες.

Σημείωση: Οι συντελεστές διόρθωσης σε σχέση με την θερμοκρασία (=1 όταν η θερμοκρασία του περιβάλλοντος είναι 30 βαθμούς Κελσίου - πίνακας 52-Δ1) και το πλήθος των κυκλωμάτων ή των ομάδων περισσότερων από ένα πολυπολικών καλωδίων (πίνακας 52-Ε1) εφαρμόζονται αυτόματα. Για τον λόγο αυτό, το τελικό αποτέλεσμα θα πρέπει να λαμβάνεται υπόψιν αφού σε κάθε περίπτωση εφαρμοστούν οι σωστοί συντελεστές.

Το πρόγραμμα θα το βρείτε εδώ .

Σχόλιο συντάκτη : Είναι ιδιαίτερα χρήσιμο εργαλείο αφού εφαρμόζει πιστά και λεπτομερειακά το πρότυπο ΕΛΟΤ HD 384.
Διαβάστε περισσότερα...

63. ΤΙΜΗ ΑΝΤΙΣΤΑΣΗΣ ΧΑΛΚΙΝΟΥ ΑΓΩΓΟΥ ΠΡΟΣΤΑΣΙΑΣ

Ακολουθεί πίνακας τιμών (πραγματικά δεδομένα) για την αντίσταση χάλκινων αγωγών συνηθισμένων διατομών εμπορίου μετρημένες σε κουλούρες των 100 μέτρων.

1,5 καρέ (τετραγωγινκά χιλιοστά) = 1,26 Ωμ
2,5 καρέ = 0,76 Ωμ
6 καρέ = 0,31 Ωμ
10 καρέ = 0,19 Ωμ
16 καρέ = 0,12 Ωμ


Σχόλιο συντάκτη : Το στοιχείο αυτό είναι απαραίτητο όταν μετράμε συνέχεια αγωγού προστα- σίας όπως μας ζητάει το πρωτόκολλο ελέγχου στη μέτρηση 3.1 ώστε να μπορούμε να εντοπίσου- με αν η τιμή που βρήκαμε είναι αποδεκτή ή όχι.

Ο πίνακας αυτός δεν είναι πόνημά μας αλλά βρίσκεται σε διαφημιστικά φυλλάδια πολυοργάνων μέτρησης.
Διαβάστε περισσότερα...

62. Η ΜΕΓΙΣΤΗ ΕΠΙΤΡΕΠΟΜΕΝΗ ΠΤΩΣΗ ΤΑΣΗΣ ΑΠΟ ΜΕΤΑΣΧΗΜΑΤΙΣΤΗ ΔΕΗ ΜΕΧΡΙ ΣΥΣΚΕΥΗ ΕΙΝΑΙ 14% ;

Το συνολικό νούμερο πτώσης τάσης 14% μπορεί να το επικαλεστεί κάποιος που θα αντιμετωπίσει το θέμα της πτώσης τάσης επιφανειακά, και προκύπτει αν προσθέσει κάποιος το μέγιστο ποσοστό επιτρεπόμενης πτώσης τάσης του δικτύου διανομής της ΔΕΗ που είναι 10% (όπως και σε όλα τα αντίστοιχα ευρωπαικά δίκτυα) και 4% από το πρότυπο ΕΛΟΤ HD 384.
Ωστόσο μια καλύτερη ματιά στο πρότυπο ΕΛΟΤ HD 384 , παράγραφος 525 (Πτώση τάσης στις εγκαταστάσεις των καταναλωτών) θα μας βοηθήσει να καταλάβουμε γιατί ο παραπάνω συλλογισμός είναι λάθος:
"525.1 Αν δεν υπάρχουν ιδιαίτερες απαιτήσεις αναφορικά µε τη λειτουργία των συσκευών ή, ενδεχοµένως ειδικών διατάξεων προστασίας, συνιστάται στην πράξη, η πτώση τάσης από την αρχή της ηλεκτρικής εγκατάστασης µέχρι το σηµείο σύνδεσης οποιασδήποτε ηλεκτρικής συσκευής να µην υπερβαίνει το 4% της ονοµαστικής τάσης της εγκατάστασης. Προσωρινές συνθήκες, όπως µεταβατικές τάσεις και µεταβολή τάσης λόγω αντικανονικής λειτουργίας µπορούν να µη λαµβάνονται υπόψη."

Η ονομαστική τάση διανομής για την Ελλάδα είναι 230 V φασική /400 V πολική . Αν βρισκόμαστε στο άκρο της γραμμής διανομής του δικτύου τότε ενδέχεται η τάση στο μετρητή μας να έχει "πέσει" αντίστοιχα στα 207 V /360 V. Σ' αυτή την περίπτωση δεν μπορούμε να "ρίξουμε" και άλλο την τάση στην εγκατάσταση μας γιατί τίθεται ασφαλώς θέμα σωστής λειτουργίας των επιμέρους φορτίων της.

Σχόλια συντάκτη: 1) Το 4% ισχύει μόνο όταν η εφαρμοζόμενη τάση δικτύου (μετρημένη στο μετρητή ΔΕΗ) είναι πολύ κοντά στα όρια της ονομαστικής της τιμής.
2) Το 4% αφορά όλες τις γραμμές ( φώτα και κίνηση ) και αντικατέστησε τα προηγούμενα 1% για φώτα και 3% για κίνηση που υπήρχαν στους ΚΕΗΕ.
3) Προβλήματα προσωρινά που μπορεί να δημιουργηθούν στην τάση του δικτύου και οφείλονται στο μετασχηματιστή δικτύου της ΔΕΗ (διφασική λειτουργία κ.τ.λ.)  ή άλλους εξωγενείς παράγοντες δε λαμβάνονται υπόψη στην επιτρεπόμενη πτώση τάσης.

Διαβάστε περισσότερα...

61. ΕΓΓΡΑΦΟ ΔΕΗ ΓΙΑ ΤΙΣ ΣΥΣΚΕΥΕΣ

Στην ιστοσελίδα της ΔΕΗ (www.dei.gr) βρήκαμε ένα χρήσιμο (αν και συνοπτικό) αρχείο με τίτλο: "Χρήσιμες πληροφορίες για την προστασία των ευαίσθητων ηλεκτρικών συσκευών"

Ιδιαίτερη σημασία έχει η ενότητα "Προστασία ηλεκτρικών εγκαταστάσεων και συσκευών από διαταραχές της τάσης" , όπου αναφέρεται σε :
1) Διακοπές βραχείας διάρκειας
2) Μεταβατικές υπερτάσεις
3) Βυθίσεις τάσης


και τα αντίστοιχα μέτρα προστασίας.

Το αρχείο αυτό μπορείτε να το βρείτε (σε μορφή pdf) εδώ.
Διαβάστε περισσότερα...

60. ΚΡΥΜΜΕΝΑ ΜΕΣΑ ΣΤΟ ΣΟΒΑ ΚΟΥΤΙΑ ΔΙΑΚΛΑΔΩΣΗΣ - ΤΙ ΛΕΕΙ ΤΟ ΠΡΟΤΥΠΟ ΕΛΟΤ HD 384;

Μας ρωτάτε αν υποχρεώνεστε, σε έλεγχο της εγκατάστασης ν' ανοίγετε κουτιά διακλάδωσης που έχουν σοβατιστεί (καλυφθεί δηλαδή) ώστε να προχωρήσετε σε ενδελεχή οπτικό έλεγχο της, όπως προβλέπουν τα πρωτόκολλα ελέγχου (κατά ΚΕΗΕ και ΕΛΟΤ HD 384).
Στο πρότυπο ΕΛΟΤ HD 384 παράγραφο 526 ( Ηλεκτρικές συνδέσεις )  και πιο συγκεκριμένα στην υποπαράγραφο 526.3 αναφέρεται ρητά ότι "Όλες οι συνδέσεις πρέπει να είναι προσιτές για επιθεώρηση, δοκιµή και συντήρηση εκτός από τις ακόλουθες:
1) ενώσεις καλωδίων θαµµένων στο έδαφος
2) ενώσεις γεµισµένες µε µονωτική µάζα ή σφραγισµένες,
3) συνδέσεις µεταξύ του ψυχρού τµήµατος και του θερµαντικού στοιχείου σε συστήµατα θέρµανσης οροφής, ενδοδαπέδιας θέρµανσης και παρόµοια."


Από τα παραπάνω προκύπτει το αβίαστο συμπέρασμα ότι θα πρέπει να παραμένουν ακάλυπτα τα κουτιά διακλάδωσης  . Ωστόσο κατά τη γνώμη μας , μπορούμε να ελέγχουμε τα άκρα της κάθε γραμμής (τόσο στην αρχή τους στον πίνακα όσο και στα τέλη τους δηλαδή στις πρίζες και τους διακόπτες ) για τη λειτουργικότητά τους και μετά να γράψουμε στη στήλη των παρατηρήσεων του πρωτοκόλλου κάτω από τον οπτικό έλεγχο ότι "δεν επιθεωρήσαμε τα κουτιά διακλάδωσης γιατί ήταν καλυμμένα". Αυτός βέβαια δεν είναι λόγος για να συμπεράνουμε ότι η συγκεκριμένη εγκατάσταση δεν πληρεί όλα τα κριτήρια για να περάσει τον έλεγχο (ασφαλής και λειτουργική).

Εξάλλου από την μέτρηση αντίστασης μόνωσης και τη συνέχεια του αγωγού προστασίας κάθε γραμμής εξάγουμε ασφαλή συμπεράσματα ως προς την λειτουργικότητα των συνδέσεων της  .
Διαβάστε περισσότερα...

59. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΛΩΔΙΩΝ ΧΑΜΗΛΗΣ ΤΑΣΗΣ

Στην ιστοσελίδα του ινστιτούτου χαλκού (http://www.copper.org.gr) ανάμεσα σε πολλά άλλα ενδιαφέροντα στοιχεία εντοπίσαμε ένα πολύ σημαντικό αρχείο με τίτλο "Τεχνικά χαρακτηριστικά των καλωδίων χαμηλής τάσης".
Τον πίνακα μπορείτε να τον βρείτε εδώ.
Διαβάστε περισσότερα...

58. ΣΧΟΛΙΟ ΓΙΑ ΤΟ ΑΡΘΡΟ 36 ( ΣΧΕΤΙΚΑ ΜΕ ΤΟ ΚΑΤΩΤΑΤΟ ΟΡΙΟ ΕΝΕΡΓΟΠΟΙΗΣΗΣ RCD )

Μας ρωτάτε γιατί στο άρθρο 36 εμφανίζεται ως κατώτατο αποδεκτό όριο ενεργοποίησης μηχανισμού του RCD τα 17 mA (ρεύμα διαρροής).
Στο πρότυπο ΕΛΟΤ HD 384 παράγραφος 531.2.1.2 (Σημείωση 1) αναφέρεται ότι "Οι διατάξεις αυτές (εννοεί τους τύπους RCD AC , A, B που αναφέρονται πιο πάνω στη σημείωση) μπορούν να προκαλούν την απόζευξη σε οποιαδήποτε τιμή του διαφορικού ρεύματος η οποία υπερβαίνει το 50% του ονομαστικού διαφορικού ρεύματος".


Σχόλιο συντάκτη: Απ' ότι αντιλαμβάνεστε η διαφορά μας ουσιαστικά είναι 0,1 mA.
Διαβάστε περισσότερα...

57.ΕΤΑΙΡΙΚΟΣ ΟΔΗΓΟΣ ΘΕΜΕΛΙΑΚΗΣ ΓΕΙΩΣΗΣ ΚΑΙ ΛΟΙΠΩΝ ΔΙΑΤΑΞΕΩΝ ΓΕΙΩΣΗΣ

Στην ιστοσελίδα της εταιρίας ΕΛΒΗΧ (http://www.elvhx.gr) βρήκαμε τον παρακάτω οδηγό για τη θεμελιακή γείωση και τις υπόλοιπες διατάξεις γείωσης.


Το συγκεκριμένο αρχείο δίνει πάρα πολλές λεπτομέρειες:
α) για την αντίσταση εδάφους και τη μέτρησή της
β) την κατασκευή της θεμελιακής γείωσης σε δίκτυα ΤΤ και ΤΝ
γ) σε υποσταθμούς
δ) αιολικούς και φωτοβολταικούς σταθμούς παραγωγής ενέργειας.


και μπορείτε να το βρείτε εδώ

Σχόλιο συντάκτη : Θεωρούμε ότι είναι πολύ σημαντικό να υπάρχουν ελεύθερες γνώσεις οι οποίες προέρχονται από εξειδικευμένες εταιρείες.
Διαβάστε περισσότερα...

56. ΘΕΜΕΛΙΑΚΗ ΓΕΙΩΣΗ ΣΕ ΚΤΙΡΙΟ , ΜΕΡΟΣ Α' ( ΠΟΣΕΣ ΑΝΑΜΟΝΕΣ ΒΓΑΖΟΥΜΕ)

Σε μήνυμα σας, μας ρωτάτε πόσες αναμονές γείωσης μπορούμε να "τραβήξουμε" από τη θεμελιακή γείωση ενός κτιρίου που διαθέτει επιπλέον και σύστημα αντικεραυνικής προστασίας. Παίρνουμε την απλή περίπτωση ενός ορθογώνιου πολυόροφου κτιρίου. Επιπλέον λαμβάνουμε υπόψη μας ότι η ταινία (ή οι βέργες) της θεμελιακής γείωσης αποτελεί ένα ενιαίο βρόγχο και επομένως μπορούμε να "τραβήξουμε" αναμονή από οποιαδήποτε σημείο της επιθυμούμε.
H λύση που σας προτείνουμε εμείς και έτσι την δουλεύουμε είναι η εξής :
1) Μία αναμονή για τους μετρητές ΔΕΗ (ο αγωγός γείωσης θα καταλήξει στο κοινό μπαροκιβώτιο)
2) Μία αναμονή για το λεβητοστάσιο του κτιρίου
3) Μία αναμονή για την εγκατάσταση του φυσικού αερίου
4) Δύο αναμονές για το ασανσέρ (μία για τον πίνακα του ανελκυστήρα και μια για το φρεάτιο του ασανσέρ)
5) Μία αναμονή για την αποχέτευση (εφόσον πρόκειται για μεταλλικό δίκτυο και μόνο)
6) Μία αναμονή για την τηλεφωνική εγκατάσταση (σε συνεννόηση με τον πάροχο σταθερής τηλεφωνίας)
7) Μία αναμονή για την εγκάτασταση κεραίας τηλεόρασης
8) Μία αναμονή για το δίκτυο ύδρευσης
9) Τέσσερις τουλάχιστον αναμονές για την αντικεραυνική προστασία .Ο αριθμός αυτός αυξάνει εφόσον το κτίριο παρουσιάζει ασύμμετρη μορφή (περισσότερες εσοχές - εξοχές) ή πολύ μεγάλες διαστάσεις.

Παρατήρηση :
Κάποιοι προτείνουν να υπάρχει και μια εφεδρική αναμονή ,έτσι ώστε αν αργότερα σε επανέλεγχο προκύψει πρόβλημα στην τιμή της αντίστασης γείωσης να υπάρχει η δυνατότητα επέκτασης της θεμελιακής με συμπληρωματικό ηλεκτρόδιο (π.χ. τρίγωνο γείωσης).

Σχόλιο συντάκτη : Μια πολύ κατατοπιστική παρουσίαση για το θέμα της θεμελιακής γείωσης βρίσκεται εδώ.
Διαβάστε περισσότερα...

55. ΤΥΠΟΙ ΠΡΙΖΩΝ ΑΝΑ ΤΟΝ ΚΟΣΜΟ

Όπως φαίνεται στην παρακάτω φωτογραφία υπάρχουν διάφοροι τύποι πριζών σε όλο τον κόσμο. Εμείς χρησιμοποιούμε την πρίζα με το γερμανικό τύπο (Schutzkontakt ή συντομογραφία Σούκο). Σε ελεύθερη μετάφραση είναι μια "επαφή προστασίας".

Έτσι δηλώνει ότι πρώτα συνδέεται ο αγωγός προστασίας στην ένωση φις με πρίζα και ακολουθούν η φάση και ο ουδέτερος. Αντίθετα στην αποσύνδεση απομακρύνεται τελευταίος . Επομένως , τόσο κατά τη λειτουργία, όσο και κατά τη σύνδεση - αποσύνδεση της η συσκευή βρίσκεται συνεχώς προστατευμένη γιατί είναι γειωμένη. Η σούκο πρίζα βρίσκεται στην πάνω σειρά τρίτη από αριστερά.
update 17/2/2012: Μια ενδιαφέρουσα παρουσίαση όλων των τύπων πριζών στον κόσμο μπορείτε να βρείτε εδώ. Εμείς χρησιμοποιούμε τον τύπο F.
Διαβάστε περισσότερα...

54. ΔΙΑΦΩΤΙΣΤΙΚΟ ΒΙΝΤΕΟ ΓΙΑ ΚΑΚΟΤΕΧΝΙΕΣ ΣΤΗΝ ΗΛΕΚΤΡΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ

Ακολουθεί βίντεο από το youtube με συρραφή εικόνων όπου εμφανίζονται απίστευτες πατέντες σε διάφορες ηλεκτρικές εγκαταστάσεις. Αξίζει να το δείτε . Είμαστε σίγουροι ότι κάποια από αυτά τα λάθη - πατέντες θα τα έχετε δει και στη χώρα μας.



Διαβάστε περισσότερα...

ΕΥΓΕΝΙΔΕΙΟ ΙΔΡΥΜΑ - ΜΙΑ ΔΩΡΕΑΝ ΤΕΧΝΙΚΗ ΒΙΒΛΙΟΘΗΚΗ ΣΤΟΝ ΥΠΟΛΟΓΙΣΤΗ ΣΑΣ

Στην ιστοσελίδα του Ευγενίδειου ιδρύματος υπάρχουν τα τεχνικά βιβλία όλων των προηγούμενων δεκαετιών (κόκκινα ,πράσινα , τεχνικού λυκείου κ.τ.λ.)

Αν και είναι παλιές οι συγκεκριμένες εκδόσεις και σίγουρα δεν ανταποκρίνονται στο πρότυπο ΕΛΟΤ HD 384 δεν παύουν να αποτελούν πηγή πολλών πληροφοριών ακόμα και σήμερα.
Τον πλήρη κατάλογο των βιβλίων μπορείτε να βρείτε εδώ.
Διαβάστε περισσότερα...

53. ΜΕΤΡΗΣΗ AUTO (ΧΡΟΝΟΥ ΕΝΕΡΓΟΠΟΙΗΣΗΣ) RCD ΓΙΑ ΘΕΤΙΚΗ ΚΑΙ ΑΡΝΗΤΙΚΗ ΗΜΙΠΕΡΙΟΔΟ ΡΕΥΜΑΤΟΣ


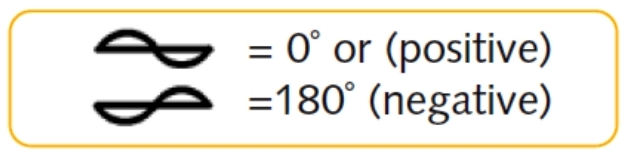

Στα περισσότερα πολυόργανα μέτρησης εμφανίζεται η επιλογή AUTO ελέγχου του αντιηλεκτροπληξιακού ρελέ, όπου το RCD της εγκατάστασης ελέγχεται ως προς το χρόνο ενεργοποίησης του με διαδοχικές δοκιμές στα x1/2 , x1 , x5 Ιδν (π.χ. σε Δ.Δ.Ρ των 30 mA γίνεται έλεγχος στα 15 mA , 30 mA και 150 mA) έχοντας (για κάθε επιμέρους μέτρηση) το ρεύμα δοκιμής πρώτα σε φάση 0 μοίρες με την εφαρμοζόμενη τάση και στη συνέχεια σε 180 μοίρες με αυτή. Δηλαδή γίνονται συνολικά έξι μετρήσεις.


Η δυνατότητα αυτή μας παρέχεται γιατί γνωρίζουμε ότι ο χρόνος ενεργοποίησης στον Δ.Δ.Ρ μπορεί να επηρεαστεί από την κατεύθυνση του ρεύματος . Γι' αυτό (για κάθε ρεύμα δοκιμής) γίνεται έλεγχος αρχικά για την θετική ημιπερίοδο ( αναφερόμαστε πάντα σε μέτρηση που γίνεται σε εναλλασ- σόμενο ρεύμα) και μετά από ελάχιστο χρόνο (περίπου 10 msec) πραγματοποιείται αυτόματα αντίστοιχη μέτρηση για την αρνητική ημιπερίοδο της κυματομορφής .

Σχόλιο συντάκτη : Ο έλεγχος αυτός υπερκαλύπτει τις μετρήσεις RCD του πρωτοκόλλου ελέγχου της εγκατάστασης.


Διαβάστε περισσότερα...

52. ΑΝΤΙΣΤΑΣΗ ΜΟΝΩΣΗΣ ΓΡΑΜΜΗΣ ΣΕ ΕΚΠΑΙΔΕΥΤΙΚΗ ΠΙΝΑΚΙΔΑ, ΜΕΡΟΣ Α'

Μας έστειλε ο εκπαιδευτικός κ. Χαλικόπουλος μια δεύτερη σειρά βίντεο που αφορά την αντίσταση μόνωσης (μεταξύ φάσης και γης) γραμμής σε εκπαιδευτική πινακίδα. Η συγκεκριμένη μέτρηση πραγματοποιήθηκε σε μια γραμμή πριζών (Β16 ασφάλεια στον πίνακα).
Όπως φαίνεται στο παρακάτω βίντεο η μέτρηση έγινε στην πρίζα , έχοντας "ανεβασμένη" μόνο την ασφάλεια της γραμμής :



Η ένδειξη (>999 MV) βρίσκεται πάνω από τα όρια μέτρησης της αντίστασης μόνωσης που μετρά το συγκεκριμένο πολυόργανο. Δηλαδή πρόκειται για ιδανική αντίσταση μόνωσης μεταξύ φάσης και γης.

Συνεχίσαμε σε δεύτερη μέτρηση , ανεβάζοντας απλά το πλήκτρο του Δ.Δ.Ρ του πίνακα :




Όπως φαίνεται , κατά τη διάρκεια της μέτρησης άναψε το λαμπάκι της αντίστοιχης φάσης και η  μετρούμενη τιμή "έπεσε" στα 0,93 ΜΩ. Ωστόσο και αυτή η τιμή θεωρείται αποδεκτή (αν και οριακή).
Όπως αντιλαμβάνεστε την τιμή επηρέασε το ενδεικτικό λαμπάκι.

Στην τρίτη μέτρηση αποσυνδέσαμε τους αγωγούς φάσης και προστασίας από ασφάλεια και μπάρα πίνακα αντίστοιχα, και δοκιμάσαμε με τους αγωγούς στον "αέρα" :



Μας έδειξε πάλι ιδανική αντίσταση μόνωσης (> 999 ΜΩ).


Σχόλιο συντάκτη: Αντίστοιχες εκπαιδευτικές προσπάθειες θα προβάλλονται πάντα από το ιστολόγιό μας . Αυτό θα ισχύει για κάθε επίπεδο εκπαιδευτικής βαθμίδας ( δευτεροβάθμια και τριτοβάθμια ) .
Διαβάστε περισσότερα...

ΤΡΟΠΟΠΟΙΗΣΗ ΚΑΙ ΠΡΟΣΘΗΚΕΣ ΒΙΝΤΕΟ ΣΤΟ ΤΕΧΝΙΚΟ ΑΡΘΡΟ 36

Το τεχνικό άρθρο 36 (ΕΛΕΓΧΟΙ ΤΡΙΦΑΣΙΚΟΥ RCD ΣΕ ΕΚΠΑΙΔΕΥΤΙΚΗ ΠΙΝΑΚΙΔΑ) τροποποιήθηκε και επιπλέον προστέθηκαν νέα βίντεο που ολοκληρώνουν τον συγκεκριμένο έλεγχο.

Η διαχειριστική ομάδα ehe-greece.blogspot.com

Διαβάστε περισσότερα...

51. ΜΕΤΡΗΣΗ ΑΝΤΙΣΤΑΣΗΣ ΜΟΝΩΣΗΣ ΣΕ ΜΗ ΑΓΩΓΙΜΟ ΧΩΡΟ, ΜΕΡΟΣ Α'

Μια ιδιαίτερη μέτρηση αντίστασης μόνωσης πoυ μπορεί να πραγματοποιηθεί με ένα πολυόργανο μέτρησης πραγματοποιείται σε μη αγώγιμους χώρους . Υπενθυμίζουμε ότι μη αγώγιμος χώρος θεωρείται αυτός που έχει μονωτικό δάπεδο και τοίχους και επιπλέον τηρούνται μια ή περισσότερες από τις ακόλουθες συνθήκες:


α) Τήρηση των εκτεθειµένων αγώγιµων µερών σε αποστάσεις µεταξύ τους και από τα ξένα αγώγιµα στοιχεία. Οι αποστάσεις θεωρούνται επαρκείς αν είναι τουλάχιστον 2m και µπορούν να περιορισθούν σε 1,25m έξω από το χώρο προσέγγισης.
β) Παρεµβολή αποτελεσµατικών εµποδίων µεταξύ των εκτεθειµένων αγώγιµων µερών και ξένων αγώγιµων στοιχείων. Τέτοια εµπόδια θεωρούνται επαρκώς αποτελεσµατικά, αν αυξάνουν τις αποστάσεις που µπορούν να γεφυρωθούν, στις τιµές του προηγούµενου εδαφίου (α). Τα εµπόδια δεν πρέπει να συνδέονται ούτε προς τη γη, ούτε προς εκτεθειµένα αγώγιµα µέρη, ούτε προς ξένα αγώγιµα στοιχεία και, στο µέτρο του δυνατού, πρέπει να είναι από µονωτικό υλικό.
γ) Μόνωση ή µονωτική διάταξη των ξένων αγώγιµων στοιχείων. Η µόνωση πρέπει να έχει επαρκή µηχανική αντοχή και πρέπει να είναι ικανή να αντέξει µια τάση δοκιµής τουλάχιστον 2000V. Το ρεύµα διαρροής δεν πρέπει να υπερβαίνει το 1mA υπό τις κανονικές συνθήκες λειτουργίας.(ΕΛΟΤ HD 384 413.3.3).

Επιπλέον σύμφωνα με την παράγραφο ΕΛΟΤ HD 384 413.3.4 :
Η αντίσταση των µονωτικών δαπέδων και τοιχωµάτων, σε κάθε σηµείο µέτρησης, υπό τις συνθήκες που προδιαγράφονται στο Μέρος 6, δεν πρέπει να είναι µικρότερη από:
- 50 kΩ, όταν η ονοµαστική τάση της εγκατάστασης δεν υπερβαίνει τα 500V.
- 100 kΩ, όταν η ονοµαστική τάση της εγκατάστασης υπερβαίνει τα 500V.

Σηµείωση:Αν σε οποιοδήποτε σηµείο, η αντίσταση είναι µικρότερη από τις τιµές που ορίσθηκαν προηγουµένως, τα δάπεδα και τα τοιχώµατα θεωρούνται ως ξένα αγώγιµα στοιχεία,όσον αφορά την προστασία έναντι έµµεσης επαφής.

Στην παράγραφο 612.5 του προτύπου Μέτρηση της αντίστασης µονωµένων δαπέδων και τοίχων αναγράφονται τα εξής :
Στις περιπτώσεις που είναι αναγκαία η συµµόρφωση προς τις απαιτήσεις του άρθρου 413.3 πρέπει να εκτελεσθούν τουλάχιστον τρεις µετρήσεις στον ίδιο χώρο, από τις οποίες η µία σε απόσταση περίπου 1m από ένα προσιτό ξένο αγώγιµο στοιχείο που βρίσκεται µέσα στο χώρο. Οι άλλες δύο µετρήσεις πρέπει να γίνουν σε µεγαλύτερες αποστάσεις. Οι παραπάνω σειρές µετρήσεων πρέπει να επαναλαµβάνονται για κάθε σηµαντική επιφάνεια του χώρου.

Διαβάστε περισσότερα...
